三.流量控制阀的典型产品
  1.T（C）V系列（单向）节流阀
①通过调节油液流经油路的横截面积，控制通过流量，适用于回路中随压力变动而允许少量流量变动的情况。
②带单向阀的节流阀，单方向调整流量，反方向可自由流动，不受节流控制。

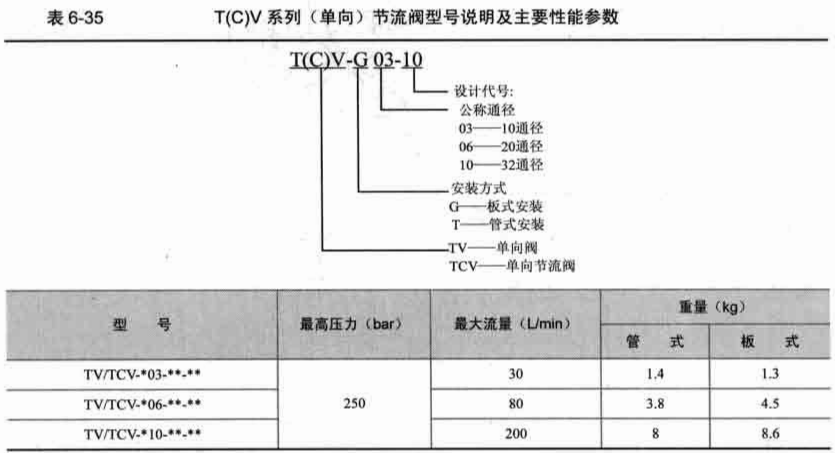

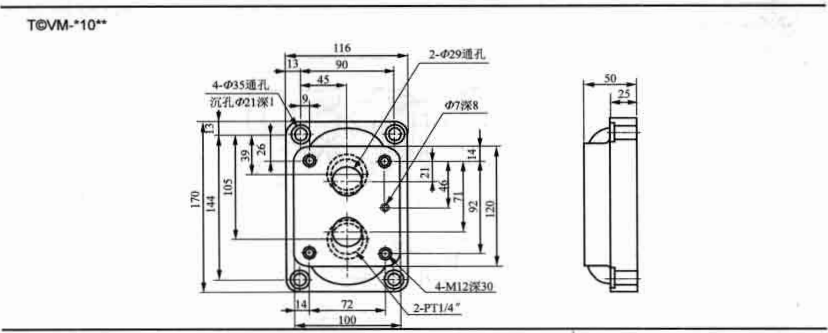

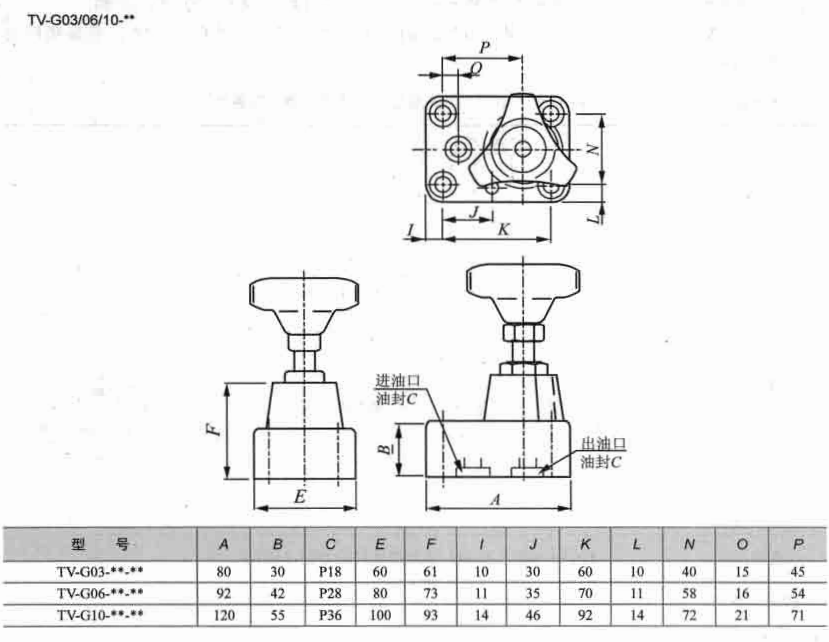

耀彩网  T（C）V系统（单向）节流阀的型号说明及主要性能参数、外形尺寸图、安装阀板分别见表6-35至表6-37.

2.SDF系列电磁调速阀
 ①SF、SDF、SD、SKF和SFD是电磁控制调速阀，常用于塑胶射出成型机及油压机床。
②SF是由可调流量控制阀和电磁换向阀所组成的电磁电磁两段式调速阀，平时液流可自由通过，电磁阀动作时，流量大小可控制;应用于执行机构需慢速——急速两段之速度控制的场合。
③SDF是由可调流量控制阀和电磁换向阀所组成单段式调速阀，平时流液截止，电磁阀动作时，流量大小可控制，应用于以电气信号控制执行机构的开停动作，同时还需速度控制的场合。

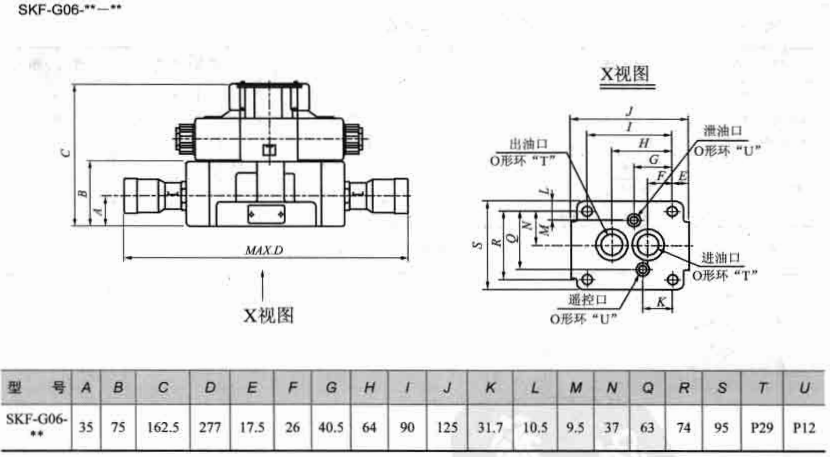

④SKF是由可调流量控制阀和电磁换向阀所组成的电磁三段式调速阀，应用于执行机构需慢速——快速——急速3段之速度控制的场合。
⑤SFD是由可调流量控制阀和电磁换向阀所组成的电磁两段式调速阀，应用于执行机构需慢速——快速两段式速度控制的场合。
⑥SD是由可调流量控制阀和电磁换向阀所组成电磁开阀，平时液流截止，电磁阀动作时，液流自由流通。

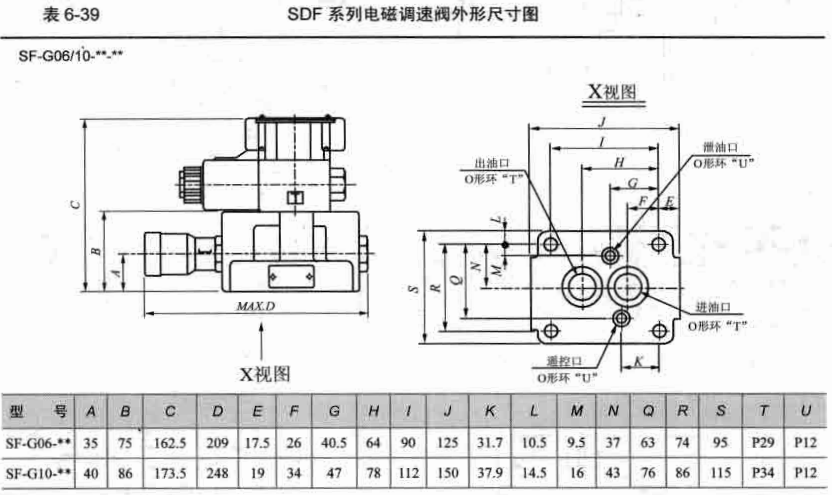

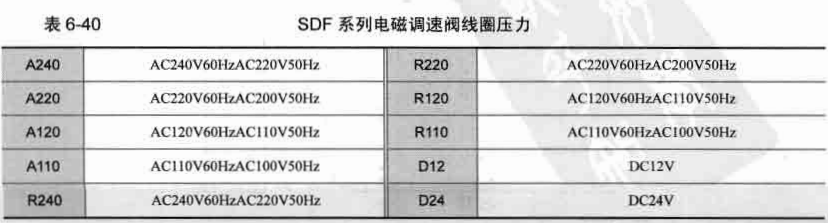

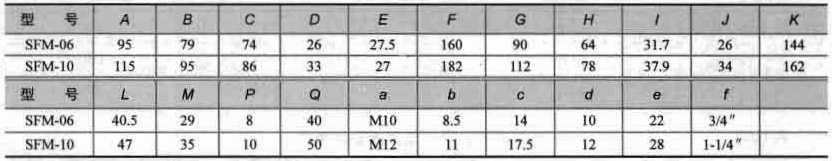

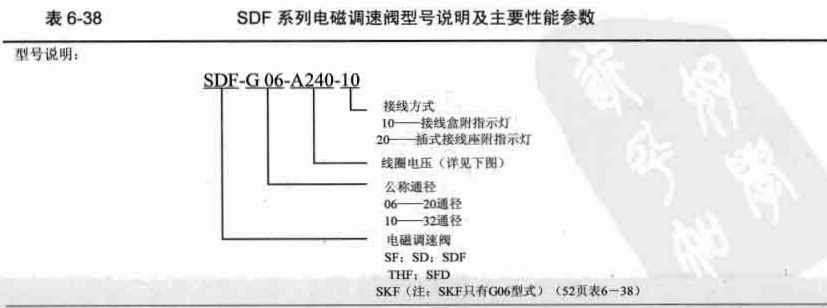

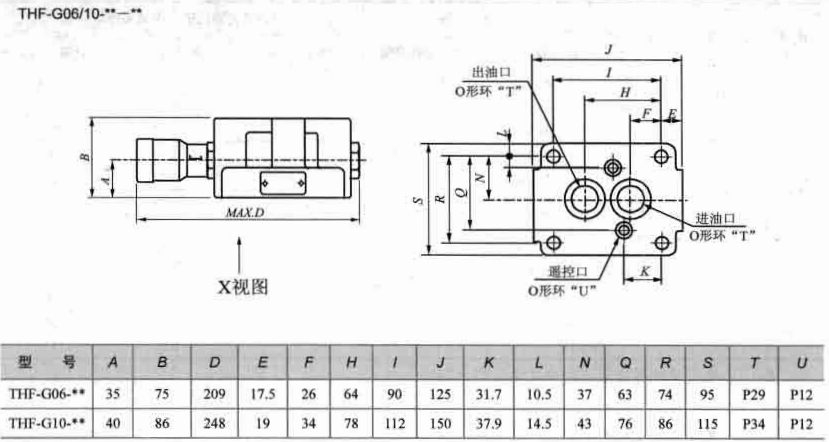

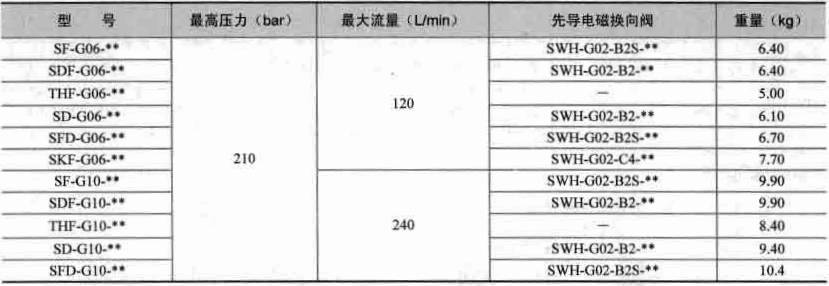

     SDF系列电磁调速阀的型号说明及主要性能参数、SDF系列电磁调速阀外形尺寸图、线圈压力、线圈性能参数、安装附件、安装阀板分别见表6-38至表6-43。

           3.FJL——S型分流一集流阀

     分流一集流阀亦称速度同步阀，是分流阀、集流阀、单向分流阀、单向集流阀和分流集流阀的总称。分流阀采用柱塞式结构;单向分流阀由分流阀和特殊的单向阀块组成;分流集流阀采用换向阀活塞结构，它们在液压系统中，可使同一油泵为2~4个相同的执行元件供油，无论负载大小如何，均能达到速度同步的运行目的。分流一集流阀工作可靠，性能稳定，具有结构紧凑、体积小、重要轻、使用和维修方便等特点。
分流阀和单向分流阀按固定比例自动将单一油流分成二个支流，使执行元件单向起速度同步作用，单向分流阀反向流动时，油流经单向阀自由流出，以减少压力损失。
分流集流阀按固定比例自动分配或集中两股油流，使执行元件双向均起速度同步作用，故有时亦称它为双向分流阀。
     ①分流一集流阀系列能在<31.5MPa压力下正常工作。进、出油口的油液压差应大于1.0MPa，环境温度-20~+65℃，工作介质为20号或30号液压油等，正常油温50+-5℃。运动粘度17~32cps，过滤精度不得低于30um，一般在相同的工作状态下，工作介质运动粘度大速度同步误差少，但能量损失增加，运动粘度小则反之。
     ②安装时一般应保持阀心轴线在水平位置，否则将会降低速度同步精度。切忌阀心轴线垂直安装。

     ③当使用流量大于阀的公称流量时，流经阀的能量损失增大。但速度同步精度有所提高。反之，精度降低。

     ④由于分流一集流阀的结构所致，当执行元件在行程中需要停止时，为了防止执行元件因负载不同，而相互窜油，应在油路中接入液控单向阀。

     ⑤在动态时，分流一集流阀不能保证速度同步精度，故不适用于动态频繁的场合;⑥FL型分流阀和FDL型单向分流阀P、O口为进油口，A和B口分别为分流出口;  FJL型分流集流阀分流时P、O口为进油口，A和B口分别为分流口，集流时A和B分别为集流进油口，P、O口为出口。

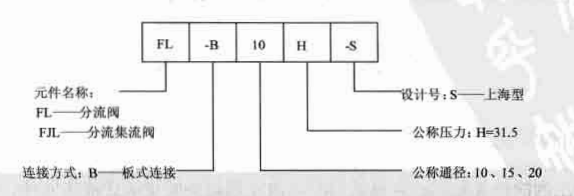

   FJL-S型分流一集流阀的型号说明及主要技术参数、安装尺寸分别见表6-44、表6-45。  符合说明
