四、典型产品
1上海东方液压件厂(力氏乐系列)：Z2S型叠加式液控单向阀
(1)概述

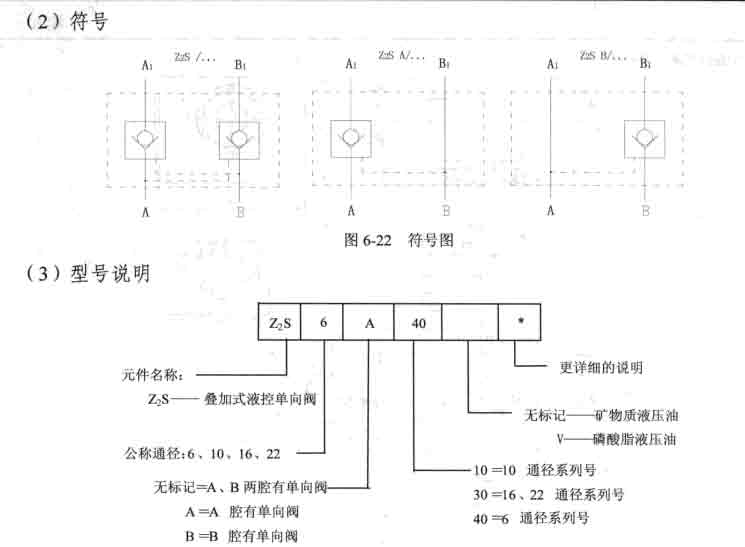

Z2S型单向阀是叠加式液控单向阀，它可用于关闭一个或两个工作油口，无泄漏持续时
间长，稳定性好，如图6-22所示。油液从Al或B到B1自由流通，反向则被截止。如果油
流通过阀，例如从A到A1，压力油作用在阀心上，阀心则向右运动并推动钢球离开阀坐。
单向阀被控制油打开时，油可从B1到B流通。压力在Bl腔卸荷，单向阀全部开启。
为保证两个单向阀在换向阀中位时能可靠的关闭，阀的A、B 口与回油路连接。
1上海东方液压件厂(力氏乐系列)：Z2S型叠加式液控单向阀
(1)概述
Z2S型单向阀是叠加式液控单向阀，它可用于关闭一个或两个工作油口，无泄漏持续时
间长，稳定性好，如图6-22所示。油液从Al或B到B1自由流通，反向则被截止。如果油
流通过阀，例如从A到A1，压力油作用在阀心上，阀心则向右运动并推动钢球离开阀坐。
单向阀被控制油打开时，油可从B1到B流通。压力在Bl腔卸荷，单向阀全部开启。
为保证两个单向阀在换向阀中位时能可靠的关闭，阀的A、B 口与回油路连接。
产品参数通径6～22；压力：至31．5MPa：流量：至360L／mim。

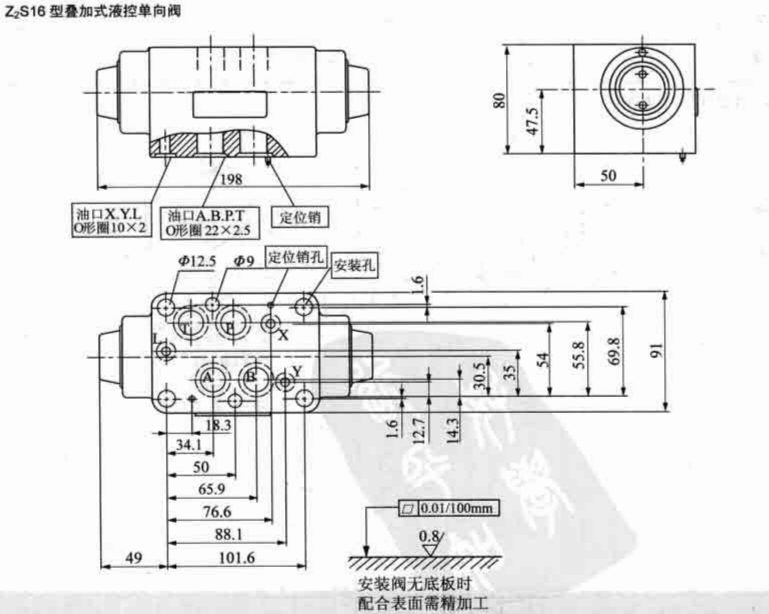

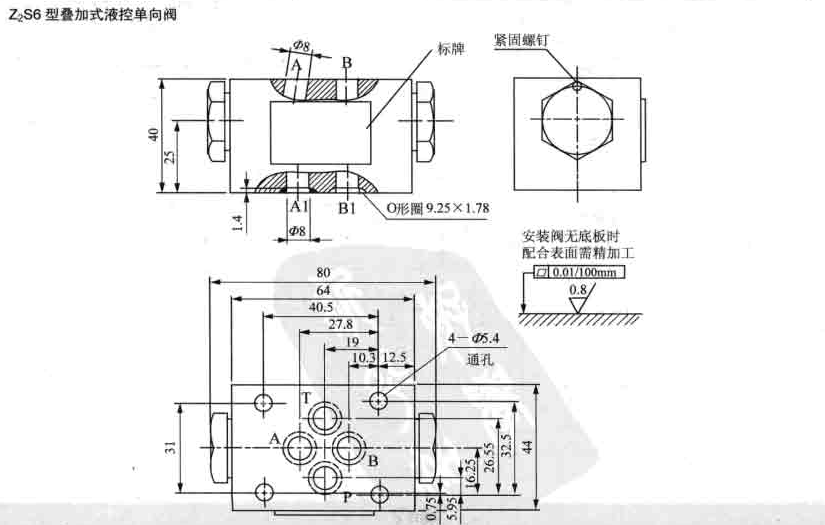

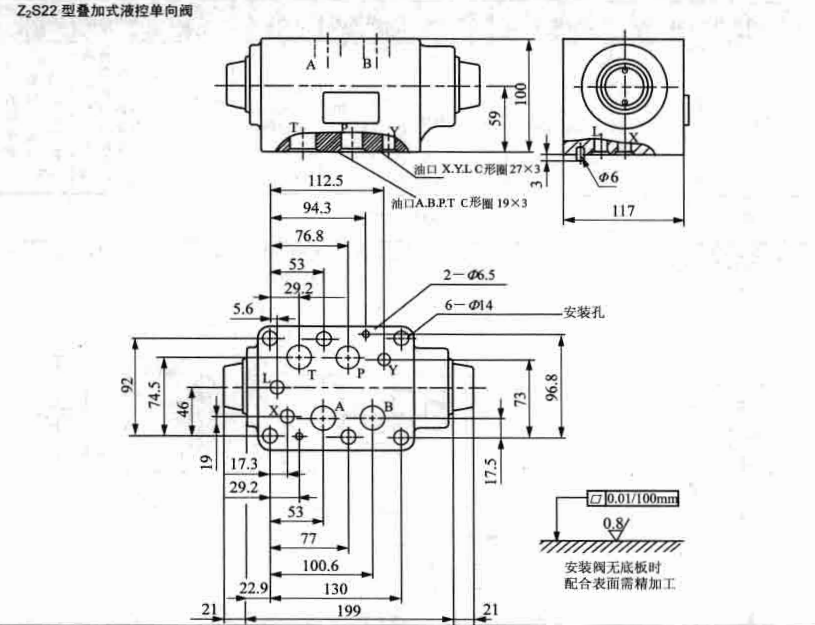

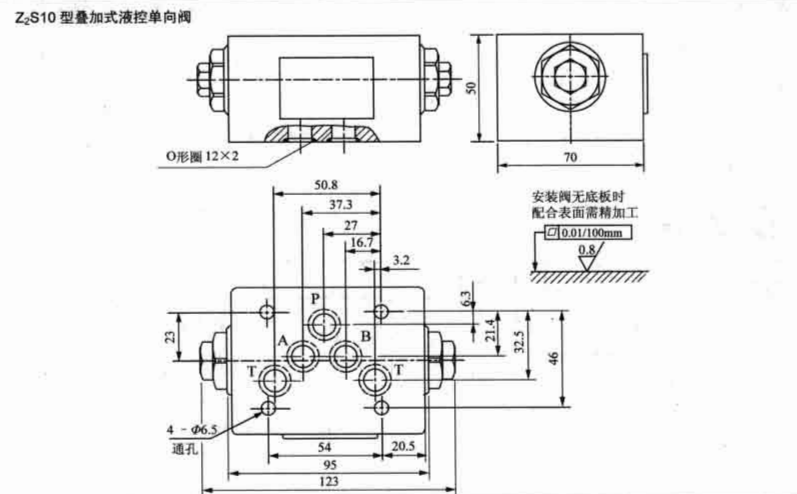

Z2S叠加式液控单向阀的外形尺寸如表6-46所示。

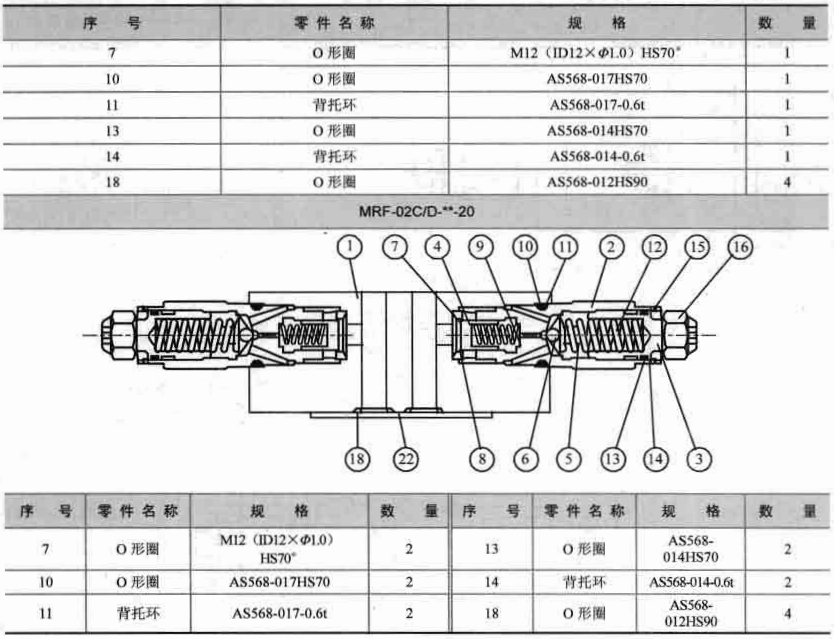

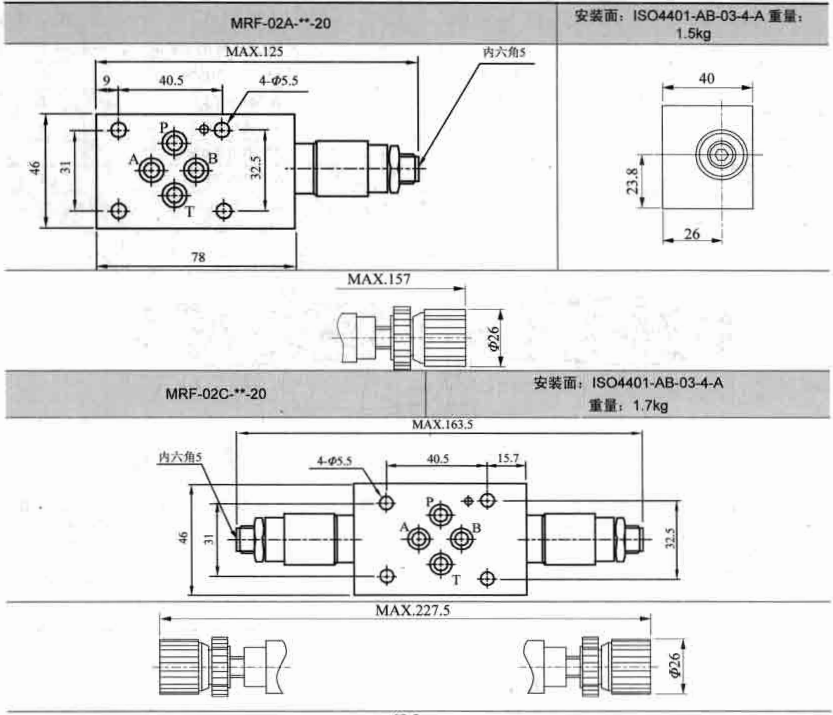

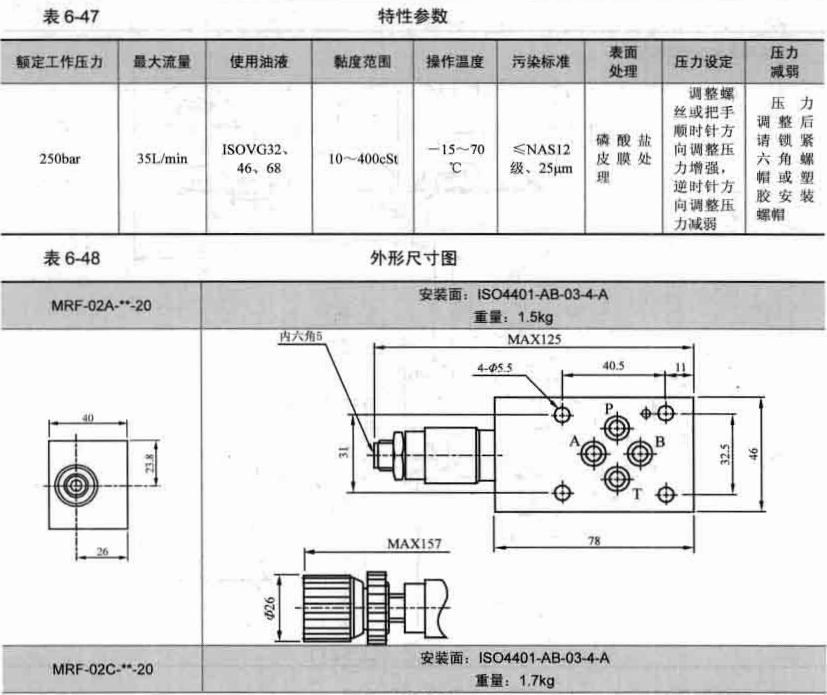

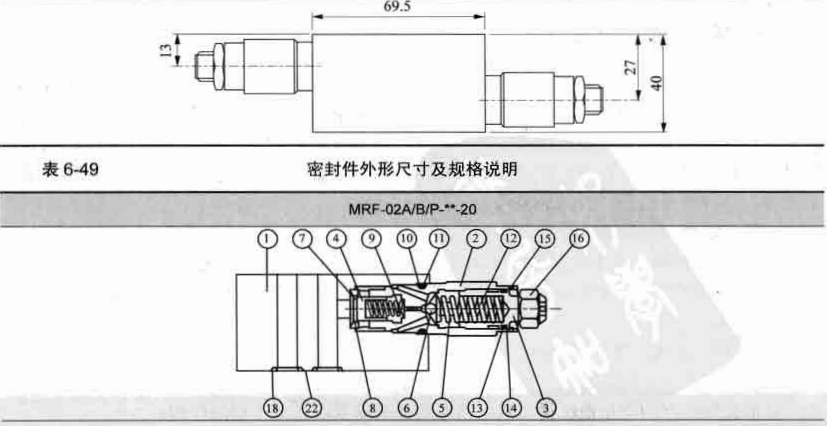

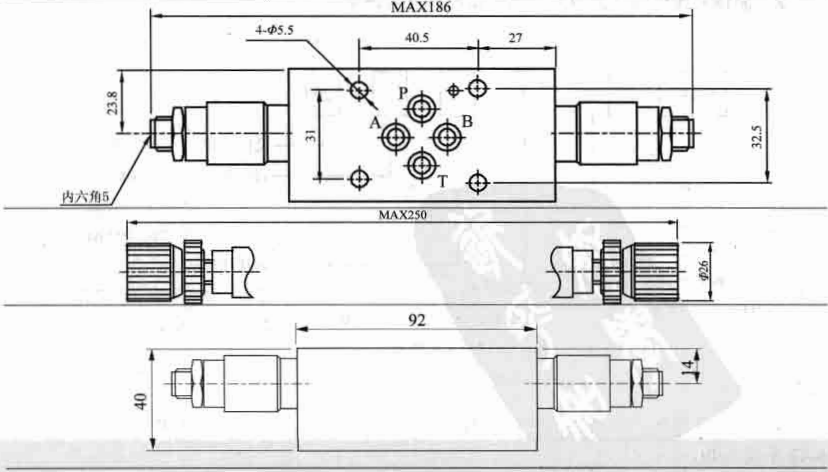

MRF系列叠加式溢流阀的特性参数、外形尺寸、密封件外形尺寸及规格说明分别见表6-47至表6-49。
