装插件体的阀孔，A、B口是配合插件体的液压工作油路。

     ②插件体。

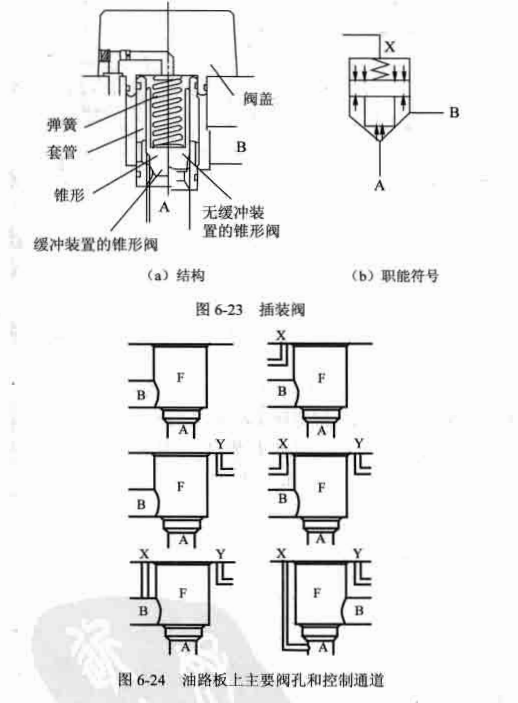

    插件体主要由锥形阀、弹簧套管、弹簧及若干个密封垫圈所构成，如图6-23所示。

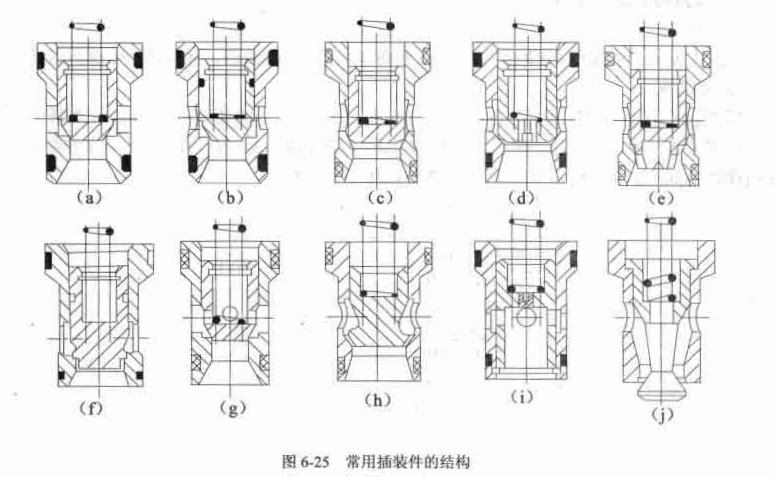

插件体本身有两个主通道，是用于配合油路板上A，B通路的。常见的插装元件如圈6-25
所示。
     ③盖板。
    盖板如图6-23所示，安装在插件体的上面，其内有控制油路，它和油路板上x、Y控

耀彩网 制油路相遇，以作为引导压力或泄油，以使插件体做开闭之功能。控制油路中还有阻尼孔，用以改善阀的动态特性。

         ④引导阀

      引导阀为控制插座阀动作的小型电磁换向阀或压力控制阀，叠装在阀盖上。（2）插座阀的工作原理  如图6-23所示，插件体只有两个主通道A和B，锥形阀的开闭决定A口和B口的通断，故插装阀亦称为二通插件阀。在锥形阀上有两个受压面面积A_A和A_B，分别和A口、B口相通：控制口X作用在弹簧上，其受压面积为A_X，很显然有：

                                        A_X=A_A+A_{B                                    （6-8）}

式中                   A_X——X口受压面积（m²）；

                                 A_A——A口受压面积（m²）；

                      A_B——B口受压面积（m²）；

                      P_X——X口受压力（pa）；

                      P_A——A口压力（pa）；

                      P_B——B口压力（pa）；

                      F_S——弹簧预压力（pa）；

                      F_X——X口向下的力（N）；

                      F_W——A、B口向上的力（N）。

      _{①闭动作。}

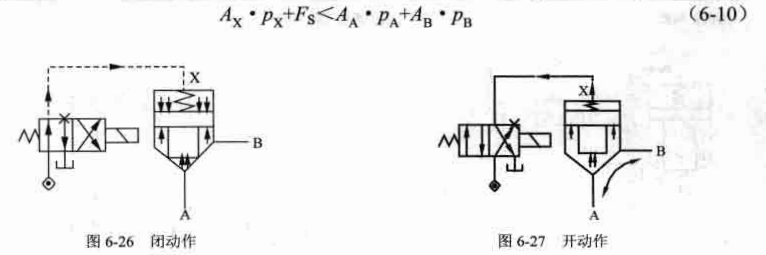

      _{如图6-26所示，当电磁换向阀不动作时，X口有引导压，此时有：}

                              A_X.P_X+F_S>A_A.P_A+A_B.P_{B           （6-9）}

      _{故锥形阀关闭，A口和B口通路被切断。所以当}P_A=P_B=0时，阀闭合。
      _{如图6-27所示，当电磁换向阀动作时，X口没有引导力，即PX=0，此时有：}

      锥形阀上升，A口和B口相通，所以A口或B口的压力都有可能单独使锥形阀打开。
若Px=0则在PA^压力作用下，使锥形阀打开的最小压力为锥形阀的开启压力。此开
启压力和AA或AB面积大小及弹簧预压力Fs有关通常开启压力可在0.03～0.4MPa范围
内。锥形阀上升，压油可由A流向B，亦可由B流向A。当然，如A，删．=l，则锥形阀为直
筒形，此时压力油只能由A流向B。
    2．插装阀的性能特点
    ①插装阀盖的配合，可使插装阀具有方向，流量及压力控制等功能。
    ②插件体为锥形阀结构，因而内部泄漏极少；其反应性良好，可进行高速切换。
    ③通流能力大，压力损失小，适合于高压，大流量系统。
    ④插装阀直接组装在油路板上，因而少了由于配管引起的外部泄满、震动、噪声等事
故，系统可靠性有所增加。
    ⑤安装空间缩小，使液压系统小型化；同时，和以往方式相比，插装阀可降低液压系统的制造成本。
