1.工作原理

内啮合齿轮泵有渐开线齿轮泵和摆线齿轮泵(又名转子泵)两种。它们的工作原理和主要特点与外啮合 齿轮泵完全相同.

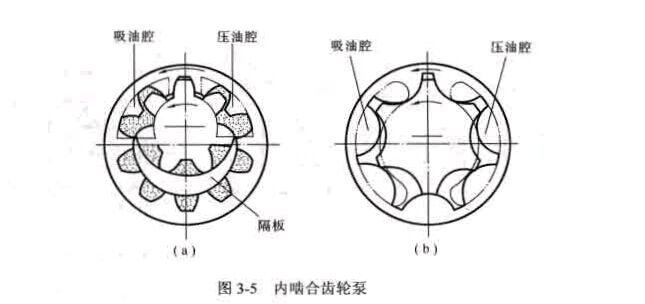

在渐开线齿形的内齿合齿轮泵中，小齿轮和内齿环之问要装一块隔板 (月牙板). 以便把吸油腔和圧油腔隔.开如图3-5 (a)所示.当小齿轮按图示方向旋转时，内齿环也以相同的方向旋转。图中左边轮齿脱开，啮合处齿间容积逐新扩大,形成真空，液体在大气压力作用下，进入吸油腔，填满各齿间：在图中右边轮齿进入啮合处.齿间容积逐渐减小，油液被济压出去。

在摆线齿形的内啮合齿轮泵中，外转子比内转子多一个齿.因而不须设量隔板如图3-5 (b)所示。摆线转子泵的内转子和外转子在工作时各绕其轴线旋转，在工作时，所有内转子的齿都进入啮合，相邻两齿的啮合线与泵体和端盖形成密封容腔， 随着内转子绕本身轴线运动，外转子也绕自己的轴线做同向异速旋转，各腔的容积发生变化，容腔中的油液通过端盖上的吸、排油窗口完成吸油和排油。

2. NB型内啮合齿轮泵介绍

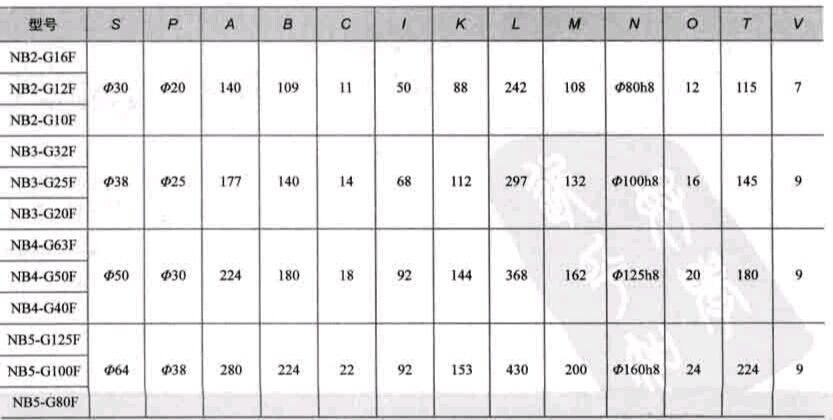

  NB型齿轮泵主要技术参数见表3-26，型号说明及主要结构参数见表3-27
